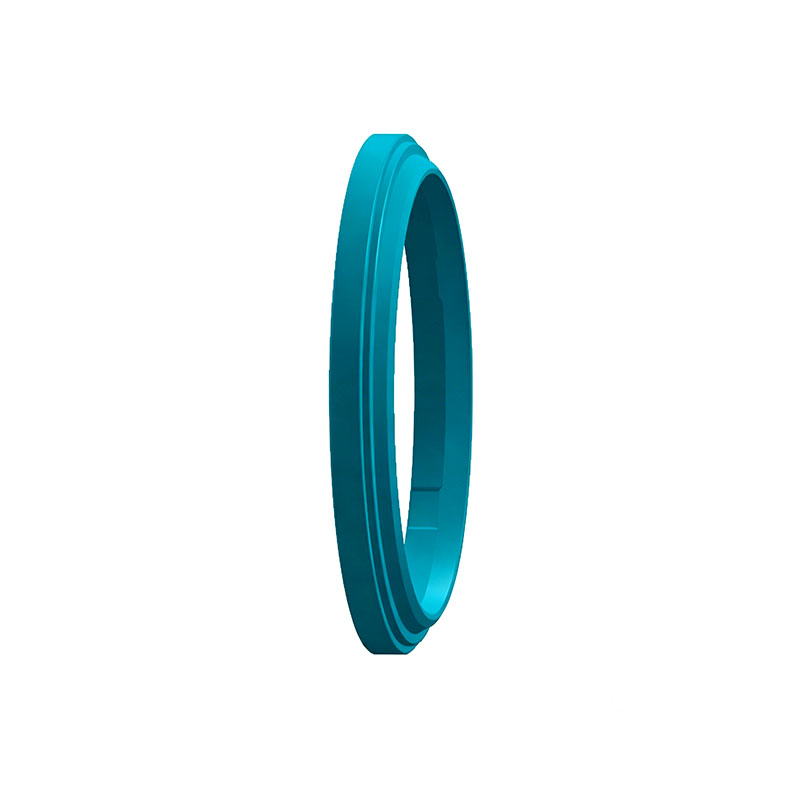

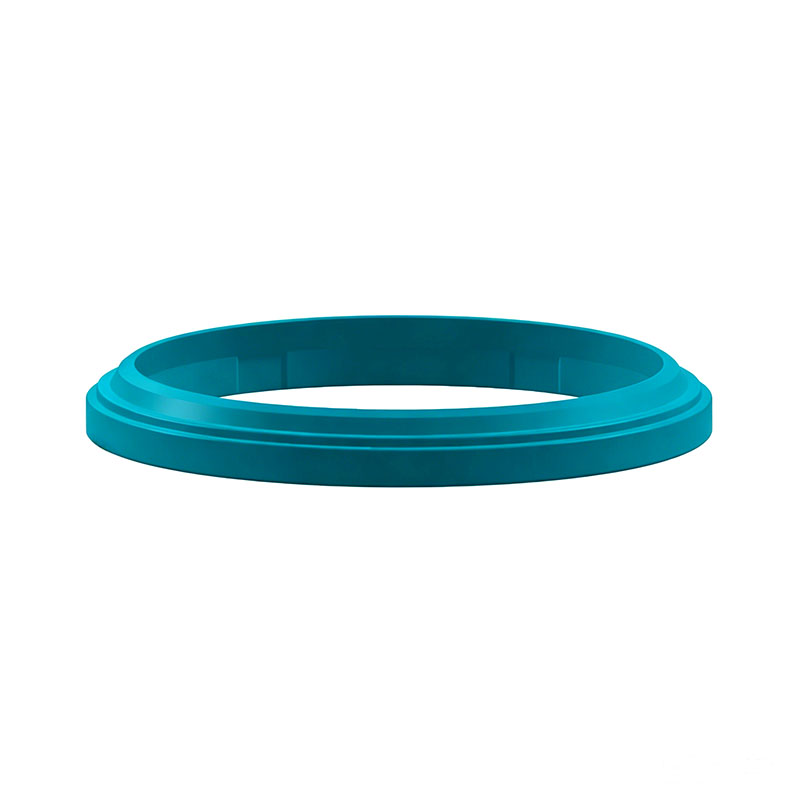

HWE製シングルアクティング油圧ワイパーシールは、耐摩耗性に優れたポリウレタン製で、優れた防塵性、耐候性、低摩擦性、および安定した溝保持性を備えています。
商品番号:
HWE注文（最小注文数量）:
50支払い:
T/T製品の原産地:
China出荷港:
Shanghai、Ningbo製品説明
HWE 単動式油圧ワイパーシールはポリウレタン製ワイパーシール油圧シリンダーを粉塵、湿気、その他の外部汚染物質から保護するように設計されています。圧入式の外径によりハウジングの溝にしっかりと嵌合し、汚染物質がシリンダー内部に侵入するのを防ぎます。

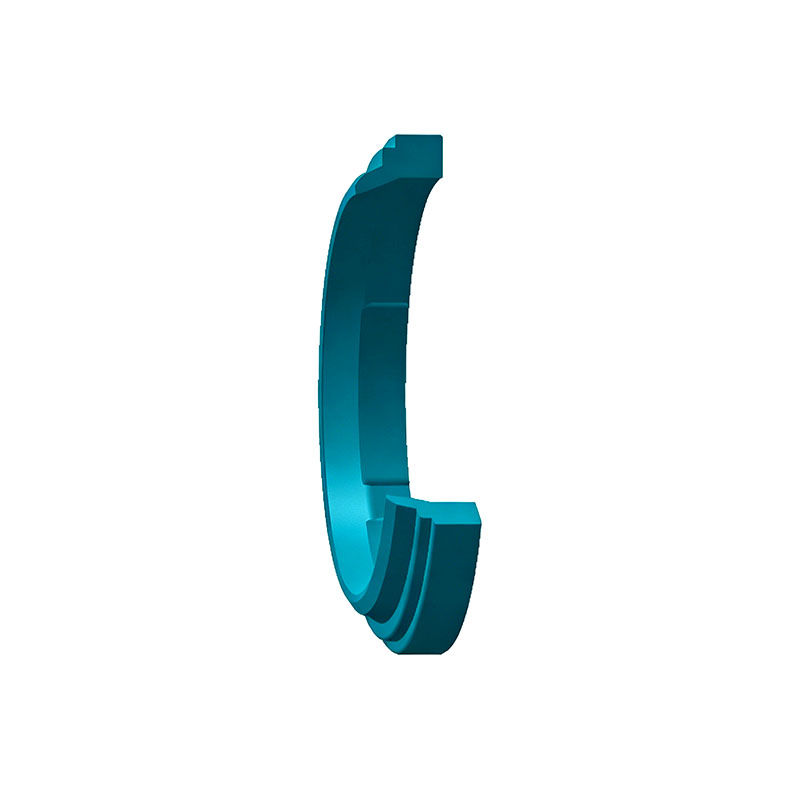

隆起したベース設計により、ピストンロッドとワイパーシールの接触面積が減少し、摩擦が低減され、高速運転時や長ストローク運転時にシールが溝から引き抜かれるリスクが軽減されます。
HWEは、油圧シールを含む低～中程度の汚染環境に特に適しています。射出成形機その他、産業用油圧用途にも使用できます。
技術データ
| パラメータ | 価値 |
| 動作温度 | -30℃～+100℃ |
| 表面速度 | ≤ 0.5 m/s |
| 材料 | PU |
| デザインタイプ | 油圧ワイパーシール |
| 単位系 | メトリック |
利点

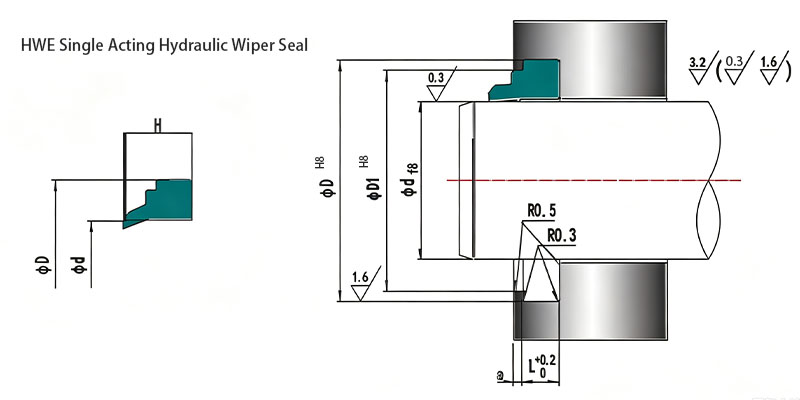

製品パラメータ表
| 指定 | ロッドの直径 | ハウジング溝径 | ハウジング溝幅 | 一次シール要素 |
| [mm] | [mm] | [mm] | ||
| HWE 12X20X18X4X7 P2005 | 12 | 20 | 4 | PU |
| HWE 14X22X20X4X7 P2005 | 14 | 22 | 4 | PU |
| HWE 16X24X22X4X7 P2005 | 16 | 24 | 4 | PU |
| HWE 18X26X24X4X7 P2005 | 18 | 26 | 4 | PU |
| HWE 20X28X26X4X7 P2005 | 20 | 28 | 4 | PU |
| HWE 22X30X28X4X7 P2005 | 22 | 30 | 4 | PU |
| HWE 25X33X31X4X7 P2005 | 25 | 33 | 4 | PU |
| HWE 28X36X34X4X7 P2005 | 28 | 36 | 4 | PU |
| HWE 30X38X36X4X7 P2005 | 30 | 38 | 4 | PU |
| HWE 32X40X38X4X7 P2005 | 32 | 40 | 4 | PU |
| HWE 35X43X41X4X7 P2005 | 35 | 43 | 4 | PU |
| HWE 36X44X42X4X7 P2005 | 36 | 44 | 4 | PU |
| HWE 40X48X46X4X7 P2005 | 40 | 48 | 4 | PU |
| HWE 45X53X51X4X7 P2005 | 45 | 53 | 4 | PU |
| HWE 50X58X56X4X7 P2005 | 50 | 58 | 4 | PU |
| HWE 55X63X61X4X7 P2005 | 55 | 63 | 4 | PU |
| HWE 56X64X62X4X7 P2005 | 56 | 64 | 4 | PU |
| HWE 60X68X66X4X7 P2005 | 60 | 68 | 4 | PU |
| HWE 63X71X69X4X7 P2005 | 63 | 71 | 4 | PU |
| HWE 65X73X71X4X7 P2005 | 65 | 73 | 4 | PU |
| HWE 70X78X76X4X7 P2005 | 70 | 78 | 4 | PU |
| HWE 75X83X81X4X7 P2005 | 75 | 83 | 4 | PU |
| HWE 80X88X86X4X7 P2005 | 80 | 88 | 4 | PU |
| HWE 85X93X91X4X7 P2005 | 85 | 93 | 4 | PU |
| HWE 90X98X96X4X7 P2005 | 90 | 98 | 4 | PU |
| HWE 95X103X101X4X7 P2005 | 95 | 103 | 4 | PU |
| HWE 97X105X103X4X7 P2005 | 97 | 105 | 4 | PU |
| HWE 100X108X106X4X7 P2005 | 100 | 108 | 4 | PU |
| HWE 105X117X114X5 .5X10 P2005 | 105 | 117 | 5.5 | PU |
| HWE 110X122X119X5 .5X10 P2005 | 110 | 122 | 5.5 | PU |
| HWE 120X132X129X5 .5X10 P2005 | 120 | 132 | 5.5 | PU |
| HWE 125X137X134X5 .5X10 P2005 | 125 | 137 | 5.5 | PU |
| HWE 130X142X139X5 .5X10 P2005 | 130 | 142 | 5.5 | PU |
| HWE 140X152X149X5 .5X10 P2005 | 140 | 152 | 5.5 | PU |
| HWE 145X157X154X5 .5X10 P2005 | 145 | 157 | 5.5 | PU |
| HWE 150X162X159X5 .5X10 P2005 | 150 | 162 | 5.5 | PU |
| HWE 160X172X169X5 .5X10 P2005 | 160 | 172 | 5.5 | PU |
| HWE 170X182X179X5 .5X10 P2005 | 170 | 182 | 5.5 | PU |
| HWE 180X192X189X5 .5X10 P2005 | 180 | 192 | 5.5 | PU |
| HWE 190X202X199X5 .5X10 P2005 | 190 | 202 | 5.5 | PU |
| HWE 200X212X209X5 .5X10 P2005 | 200 | 212 | 5.5 | PU |
| HWE 220X235X231X6 .5X13 P2005 | 220 | 235 | 6.5 | PU |
| HWE 230X245X241X6 .5X13 P2005 | 230 | 245 | 6.5 | PU |
| HWE 240X255X251X6 .5X13 P2005 | 240 | 255 | 6.5 | PU |
| HWE 260X275X271X6 .5X13 P2005 | 260 | 275 | 6.5 | PU |
| HWE 275X290X286X6 .5X13 P2005 | 275 | 290 | 6.5 | PU |
| HWE 325X340X336X6 .5X13 P2005 | 325 | 340 | 6.5 | PU |
HWEワイパーシール
 |
|
| 素材コード | P2005 |
| スピード | 最大0.5m/s（1.6ft/s） |
| 温度範囲 | -30℃～+100℃（-22°F～+212°F） |
| 寸法規格 | 一部のサイズは、ISO 6195-B:2013に準拠したシールハウジングに適合します。 |
| サイズ一覧 | → メトリック |
| 追加情報 | → 油圧ワイパーシール |
| アプリケーションパラメータ（速度、温度など）の最大値は、連続的に、または同時に適用してはなりません。 | |
