HPU 高耐久油圧シリンダーピストンシールは、ポリウレタンシールリング、エラストマーエナジャイザー、バックアップリングを備えた複動式シーリングソリューションです。優れた耐摩耗性、耐押し出し性能、高圧下での信頼性の高いシール性能が求められる高耐久油圧用途向けに設計されています。
商品番号:
HPU注文（最小注文数量）:
50支払い:
T/T製品の原産地:
China出荷港:
Shanghai製品説明

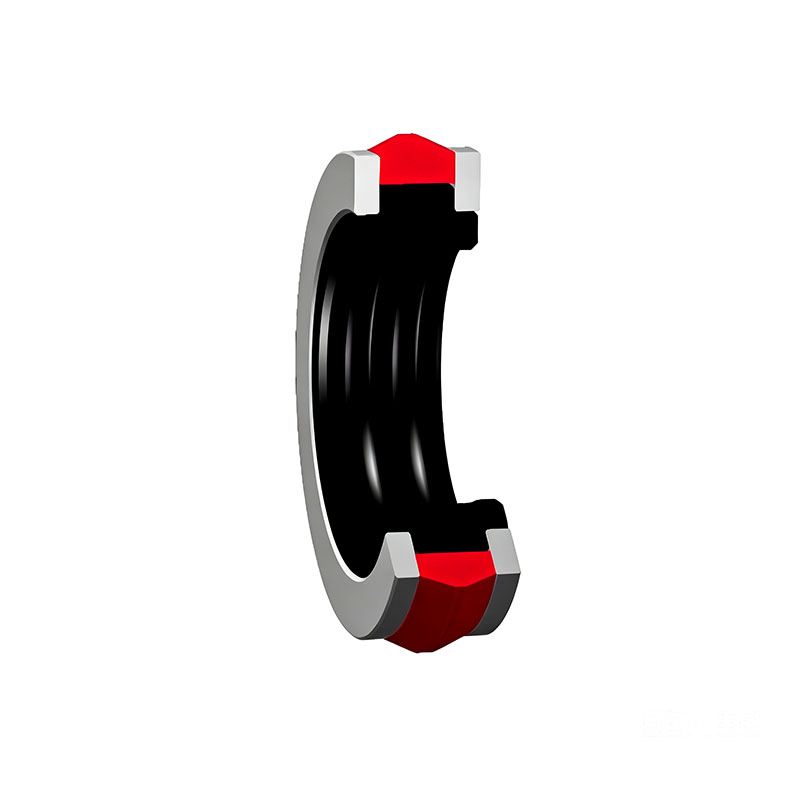

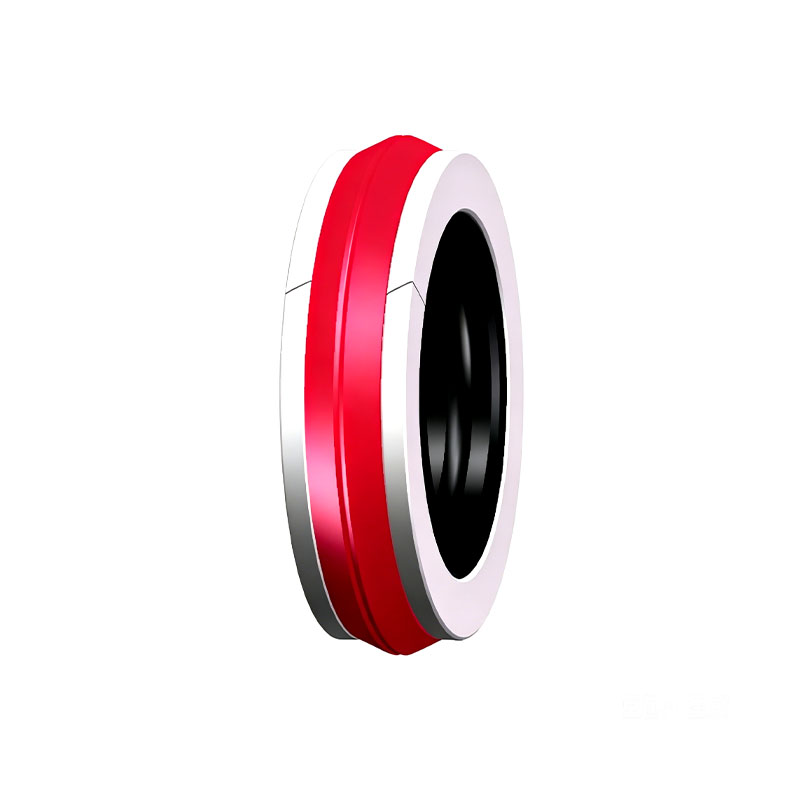

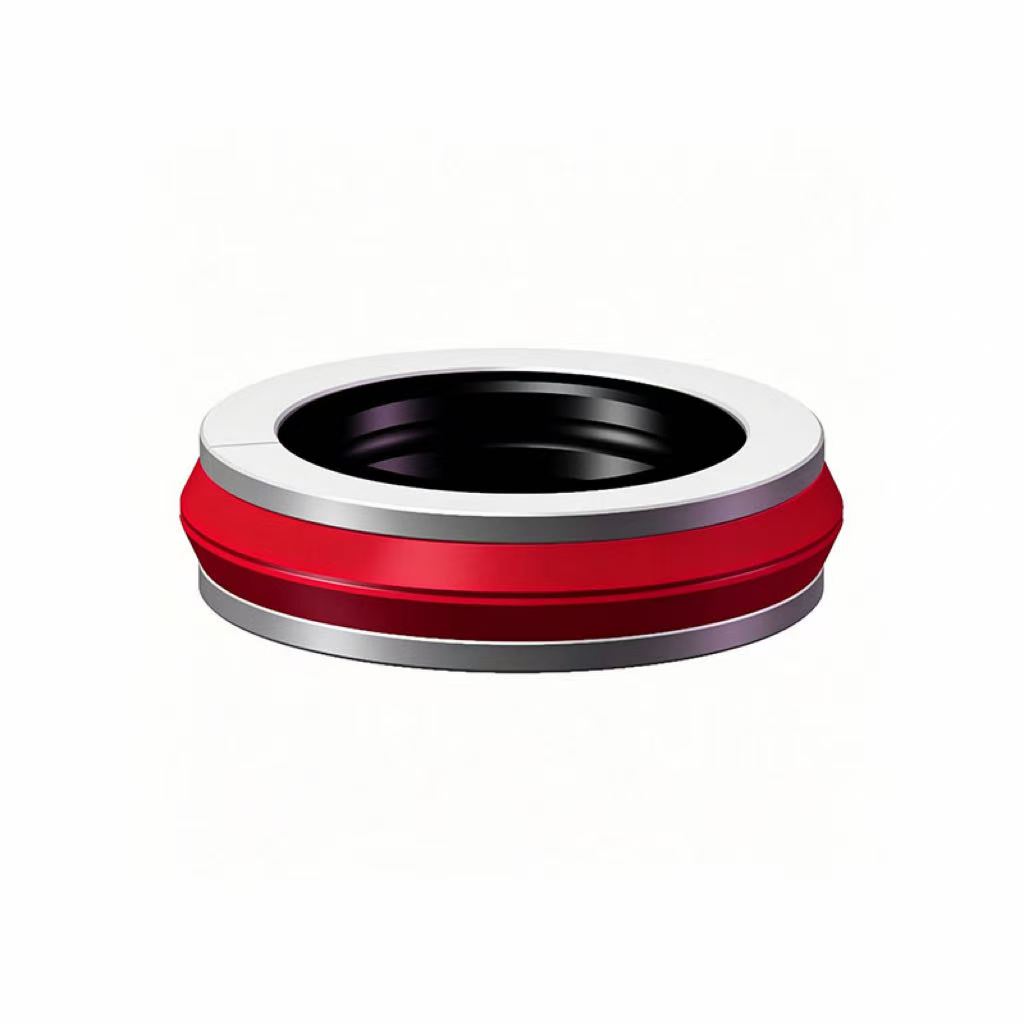

HPUピストンシールは、ポリウレタンシールリング、ゴムエラストマー、2つの保持リングで構成される複動式複合ピストンシールです。特に、重負荷油圧シリンダーのピストンの双方向シール用に設計されています。
スライディングリングは大きなラジアルクリアランスに対応でき、優れた動的および静的シール性能を発揮します。両端のポリホルムアルデヒド製保持リングは、高圧衝撃時のシールの押し出しを効果的に防止し、耐摩耗性と長寿命を確保します。
ゴムエラストマーは高い接触圧力を提供し、さまざまな動作条件下でもシールがシリンダー壁とピストン表面の両方に密着することを保証します。
技術データ
| パラメータ | 値 |
| 使用温度 | -30°C～+100°C |
| 使用圧力 | ≤ 50 MPa |
| 表面速度 | ≤ 0.5 m/s |
| 材質 | PU+POM+NBR |
| 設計タイプ | 複動ピストンシール |
| 単位系 | メートル法 |
製品の利点
ポリウレタンスリップリング設計はシリンダー内径の変化への適応性が高く、安定したシールを維持します。
移動時および停止時の両方の動作条件で、優れたシール信頼性を維持します。
極めて高い衝撃圧力に耐え、優れた押し出し抵抗性を備えているため、重負荷用途に適しています。
高品質ポリウレタン材料とポリホルムアルデヒド製保持リングの組み合わせにより、耐用年数を大幅に延長します。
ゴムエラストマーが高い接触圧力を提供し、シールが常に密着状態を維持することを保証します。

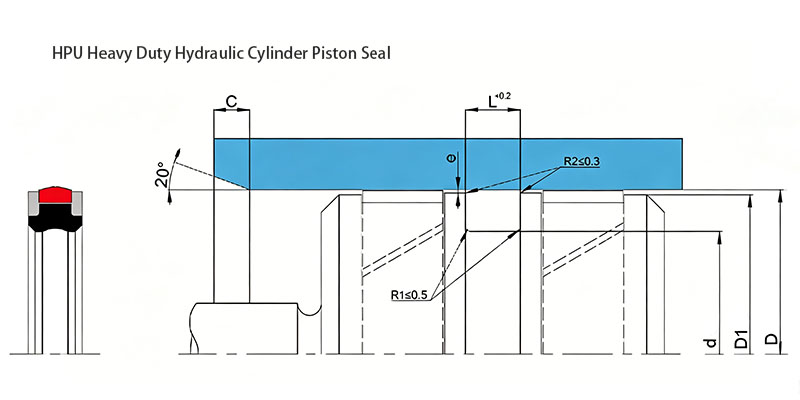

製品パラメータ表
| 呼び名 | ロッド直径 | ハウジング溝径 | ハウジング溝幅 | 主要シール要素 |
| [mm] | [mm] | [mm] | ||
| HPU 80X62X22.5 M8002 | 62 | 80 | 22.5 | PU+POM+NBR |
| HPU 90X75X21 M8002 | 75 | 90 | 21 | PU+POM+NBR |
| HPU 100X85X22.5 M8002 | 85 | 100 | 22.5 | PU+POM+NBR |
| HPU 110X95X16 M8002 | 95 | 110 | 16 | PU+POM+NBR |
| HPU 120X105X16 M8002 | 105 | 120 | 16 | PU+POM+NBR |
| HPU 125X110X16 M8002 | 110 | 125 | 16 | PU+POM+NBR |
| HPU 130X115X16 M8002 | 115 | 130 | 16 | PU+POM+NBR |
| HPU 140X123X16 M8002 | 123 | 140 | 16 | PU+POM+NBR |
| HPU 150X133X20 M8002 | 133 | 150 | 20 | PU+POM+NBR |
| HPUA 160X145X16 M8002 | 145 | 160 | 16 | PU+POM+NBR |
| HPU 165X145X20 M8002 | 145 | 165 | 20 | PU+POM+NBR |
| HPU 170X150X20 M8002 | 150 | 170 | 20 | PU+POM+NBR |
| HPUA 180X163X20 M8002 | 163 | 180 | 20 | PU+POM+NBR |
| HPU 190X170X16 M8002 | 170 | 190 | 16 | PU+POM+NBR |
| HPU 200X180X16 M8002 | 180 | 200 | 16 | PU+POM+NBR |
| HPU 210X190X16 M8002 | 190 | 210 | 16 | PU+POM+NBR |
| HPU 220X200X20 M8002 | 200 | 220 | 20 | PU+POM+NBR |
| HPU 230X205X25 M8002 | 205 | 230 | 25 | PU+POM+NBR |
| HPU 240X220X20 M8002 | 220 | 240 | 20 | PU+POM+NBR |
| HPU 250X225X25 M8002 | 225 | 250 | 25 | PU+POM+NBR |
| HPU 260X235X25 M8002 | 235 | 260 | 25 | PU+POM+NBR |
| HPU 270X245X24 M8002 | 245 | 270 | 24 | PU+POM+NBR |
| HPU 280X255X25 M8002 | 255 | 280 | 25 | PU+POM+NBR |
| HPU 290X265X27 M8002 | 265 | 290 | 27 | PU+POM+NBR |
| HPU 300X275X25 M8002 | 275 | 300 | 25 | PU+POM+NBR |
| HPU 305X280X25 M8002 | 280 | 305 | 25 | PU+POM+NBR |
| HPU 310X285X25 M8002 | 285 | 310 | 25 | PU+POM+NBR |
| HPU 320X290X30 M8002 | 290 | 320 | 30 | PU+POM+NBR |
| HPU 330X300X35 M8002 | 300 | 330 | 35 | PU+POM+NBR |
| HPU 345X315X30 M8002 | 315 | 345 | 30 | PU+POM+NBR |
| HPU 350X320X30 M8002 | 320 | 350 | 30 | PU+POM+NBR |
| HPU 360X330X31.5 M8002 | 330 | 360 | 31.5 | PU+POM+NBR |
| HPU 370X340X32 M8002 | 340 | 370 | 32 | PU+POM+NBR |
| HPU 380X350X32 M8002 | 350 | 380 | 32 | PU+POM+NBR |
| HPU 400X370X32 M8002 | 370 | 400 | 32 | PU+POM+NBR |
| HPU 420X390X32 M8002 | 390 | 420 | 32 | PU+POM+NBR |
| HPU 450X410X32 M8002 | 410 | 450 | 32 | PU+POM+NBR |
| HPU 480X440X32 M8002 | 440 | 480 | 32 | PU+POM+NBR |
| HPU 500X470X32 M8002 | 470 | 500 | 32 | PU+POM+NBR |
HPU ピストンシール
| 材質コード | M8002 |
| 速度 | 最大0.5 m/s（1.6 ft/s） |
| 温度範囲 | -30°C～+100°C（–22～+212 °F） |
| 寸法規格 | 一部のサイズは、ISO 6195-B:2013に準拠したシールハウジングに適合します。 |
| サイズ一覧 | → メートル法 |
| 追加情報 | → 複動ピストンシール |
| 用途パラメータ（例：速度、温度）の最大値は、連続的にまたは同時に適用しないでください。 | |
