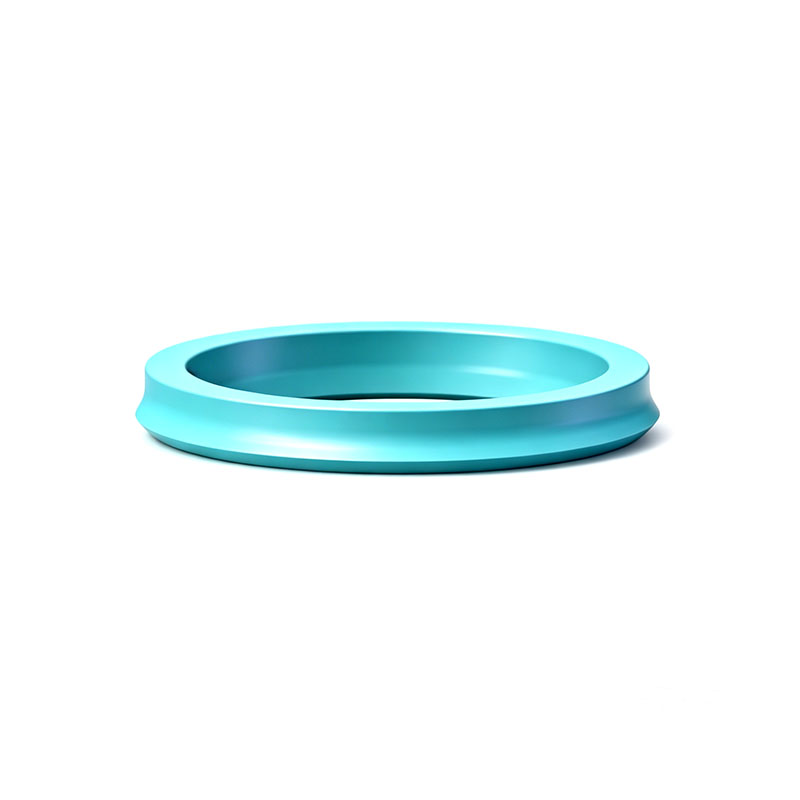

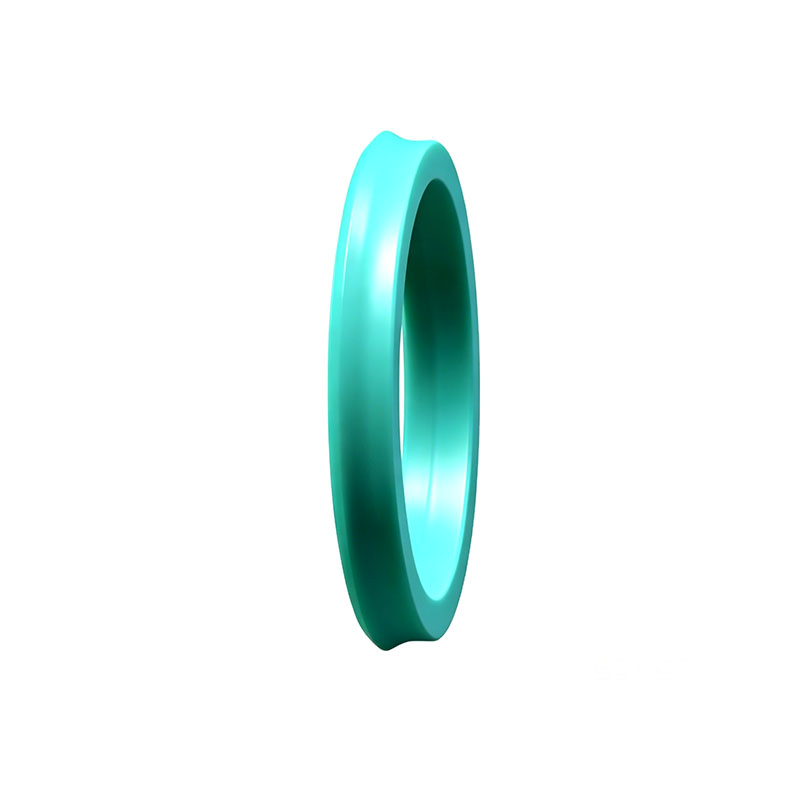

HPS 単動ピストンシールは、油圧シリンダー向けのポリウレタン製Uカップシールソリューションです。優れた耐摩耗性、圧力保持性、中・低圧用途における信頼性の高い静的および動的シール性能を実現するよう設計されています。
商品番号:
HPS注文（最小注文数量）:
50支払い:
T/T製品の原産地:
China出荷港:
Shanghai製品説明

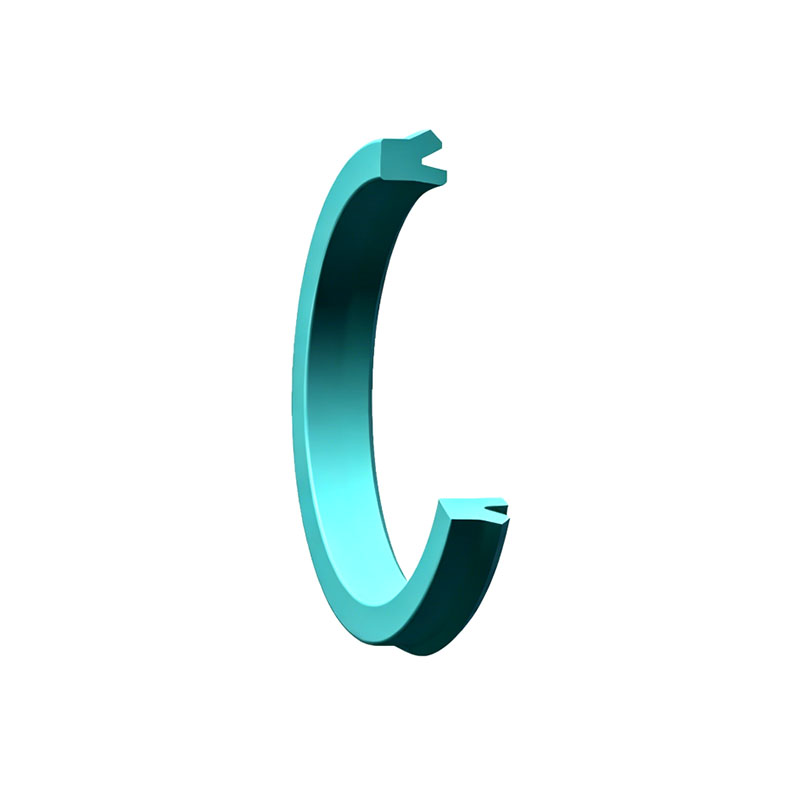

HPS 単動ピストンシールは、中・低圧条件で作動する油圧シリンダー向けに設計された高性能ポリウレタンシールソリューションです。Uカップ形状を特徴とするこの単動油圧ピストンシールは、優れた静的および動的シール性能を提供しながら、確実な圧力保持を維持します。
高品質なポリウレタン素材で製造されたHPSは、優れた耐摩耗性、耐衝撃性、耐押し出し性を備えています。その柔軟なリップ設計により、シリンダー内径の真直度や楕円度の影響を受けにくく、加工精度への要求が低い用途に最適です。複動シリンダーの場合、2つのシールを背中合わせに取り付けるか、他のピストンシールシステムと組み合わせて使用できます。
技術データ
| パラメータ | 値 |
| 使用温度 | -30°C～+100°C |
| 使用圧力 | ≤ 35 MPa |
| 表面速度 | ≤ 0.5 m/s |
| 材質 | PU |
| 設計タイプ | 単動ピストンシール |
| 単位系 | メートル法 |
製品の利点
製品パラメータ表
| 呼び名称 | ロッド径 | ハウジング溝径 | ハウジング溝幅 | 主シール要素 |
| [mm] | [mm] | [mm] | ||
| HPS 32X24X6.3 P2001 | 24 | 32 | 6.3 | PU |
| HPS 40X32X6.3 P2001 | 32 | 40 | 6.3 | PU |
| HPS 40X30X7 P2001 | 30 | 40 | 7 | PU |
| HPS 45X35X7 P2001 | 35 | 45 | 7 | PU |
| HPS 50X40X7 P2001 | 40 | 50 | 7 | PU |
| HPS 50X42X6.3 P2001 | 42 | 50 | 6.3 | PU |
| HPS 55X45X7 P2001 | 45 | 55 | 7 | PU |
| HPS 56X45X8 P2001 | 45 | 56 | 8 | PU |
| HPS 60X50X7 P2001 | 50 | 60 | 7 | PU |
| HPS 63X53X7 P2001 | 53 | 63 | 7 | PU |
| HPS 63X53X8 P2001 | 53 | 63 | 8 | PU |
| HPS 65X55X8 P2001 | 55 | 65 | 8 | PU |
| HPS 70X60X7 P2001 | 60 | 70 | 7 | PU |
| HPS 75X65X7 P2001 | 65 | 75 | 7 | PU |
| HPS 80X70X7 P2001 | 70 | 80 | 7 | PU |
| HPS 80X65X12.5 P2001 | 65 | 80 | 12.5 | PU |
| HPS 90X75X10 P2001 | 75 | 90 | 10 | PU |
| HPS 90X75X12.5 P2001 | 75 | 90 | 12.5 | PU |
| HPS 95X80X10 P2001 | 80 | 95 | 10 | PU |
| HPS 100X85X10 P2001 | 85 | 100 | 10 | PU |
| HPS 100X85X12.5 P2001 | 85 | 100 | 12.5 | PU |
| HPS 110X95X10 P2001 | 95 | 110 | 10 | PU |
| HPS 115X100X10 P2001 | 100 | 115 | 10 | PU |
| HPS 120X105X12.5 P2001 | 105 | 120 | 12.5 | PU |
| HPS 125X105X16 P2001 | 105 | 125 | 16 | PU |
| HPS 130X115X10 P2001 | 115 | 130 | 10 | PU |
| HPS 140X125X10 P2001 | 125 | 140 | 10 | PU |
| HPS 150X135X10 P2001 | 135 | 150 | 10 | PU |
| HPS 160X145X10 P2001 | 145 | 160 | 10 | PU |
| HPS 160X140X16 P2001 | 140 | 160 | 16 | PU |
| HPS 170X150X13 P2001 | 150 | 170 | 13 | PU |
| HPS 180X150X20 P2001 | 150 | 180 | 20 | PU |
| HPS 190X175X10 P2001 | 175 | 190 | 10 | PU |
| HPS 200X175X20 P2001 | 175 | 200 | 20 | PU |
| HPS 210X190X13 P2001 | 190 | 210 | 13 | PU |
| HPS 220X200X16.5 P2001 | 200 | 220 | 16.5 | PU |
| HPS 230X210X16 P2001 | 210 | 230 | 16 | PU |
| HPS 240X220X13 P2001 | 220 | 240 | 13 | PU |
| HPS 250X230X16.5 P2001 | 230 | 250 | 16.5 | PU |
| HPS 280X255X20 P2001 | 255 | 280 | 20 | PU |
| HPS 320X290X22 P2001 | 290 | 320 | 22 | PU |
| HPS 360X330X23 P2001 | 330 | 360 | 23 | PU |

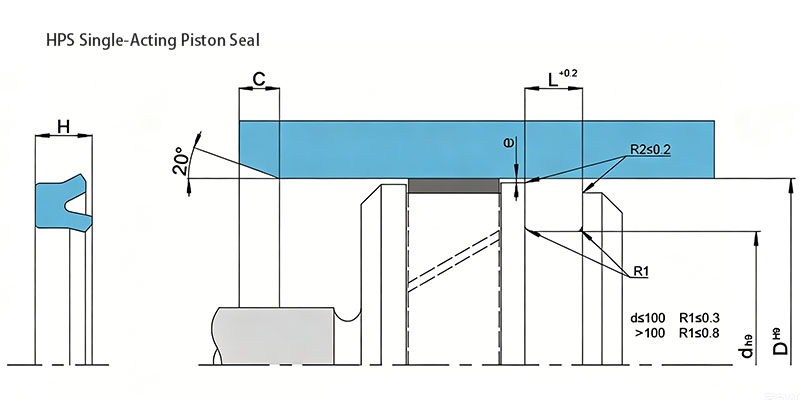

HPS ピストンシール
 |
|
| 材質コード | P2001 |
| 速度 | 最大0.5 m/s（1.6 ft/s） |
| 温度範囲 | -30°C～+100°C（–22～+212 °F） |
| 寸法規格 | 一部のサイズは、ISO 6195-B:2013に準拠したシールハウジングに適合します。 |
| サイズ一覧 | → メートル法 |
| 追加情報 | → 単動ピストンシール |
| 用途パラメータ（例：速度、温度）の最大値は、連続して、または同時に適用しないでください。 | |
