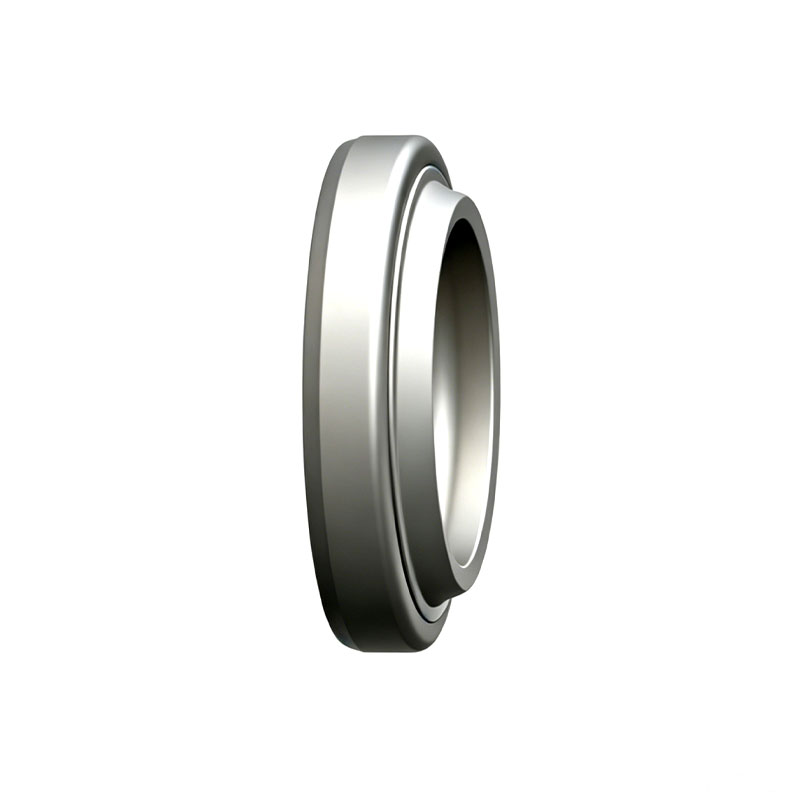

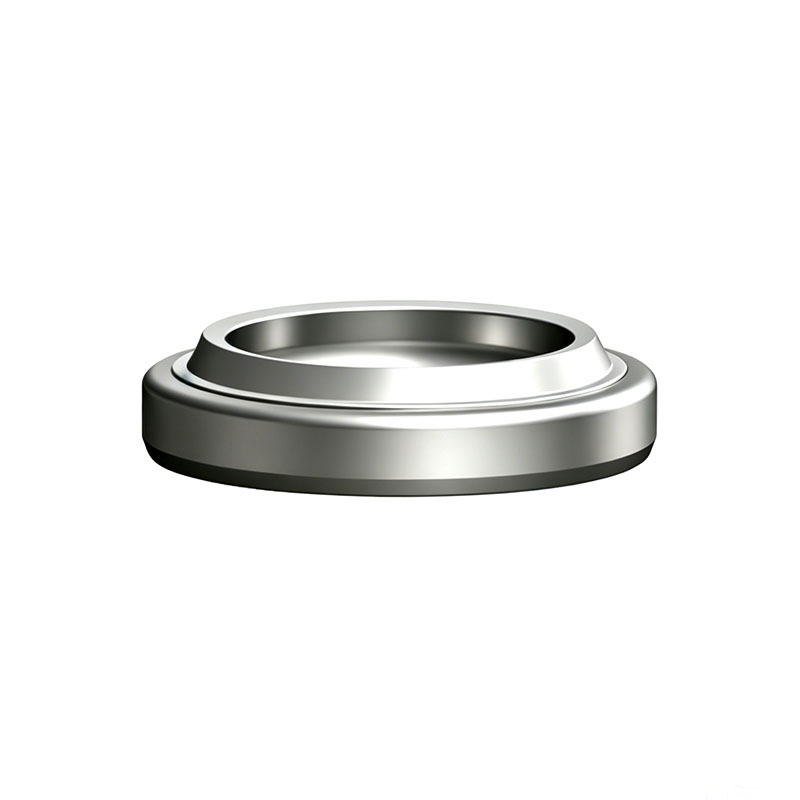

HWG 油圧シリンダー用複動ワイパーシール。強化金属ケースとポリウレタンを採用し、優れた防塵性能、オイル保持性、耐摩耗性、長寿命を実現。建設機械、農業機械、産業機器での使用に適しています。
商品番号:
HWG注文（最小注文数量）:
50支払い:
T/T製品の原産地:
China出荷港:
Shanghai製品説明
HWG 複動ワイパーシールは、過酷な環境で稼働する油圧シリンダー向けに設計された高性能シリンダー用ダストシールです。強化金属ケースと耐久性の高いポリウレタンシールリップを備えたこの油圧シリンダー用PUワイパーシールは、ロッド表面からほこり、泥、水分、その他の汚染物質を効果的に除去しながら、システム内部の安定した残留油膜の維持をサポートします。
「複動スクレーパーシールHWG」として設計されており、伸長および収縮ストロークの両方で安定した汚染制御を実現する優れた双方向ワイピング性能を提供します。この設計の複動ワイパーシール構造により、シールの信頼性が向上し、油圧部品の摩耗が低減されます。
信頼性の高いダストシールリングおよびヘビーデューティーワイパーシールとして機能するHWGモデルは、長寿命と安定したシール性能が求められる建設機械、農業機械、フォークリフト、その他の移動式油圧システムで広く使用されています。
技術データ
| パラメータ | 値 |
| 使用温度 |
-50°C～+100°C（M1001） -20°C～+120°C （M1112） |
| 表面速度 | ≤ 1 m/s |
| 材質 | ポリウレタン（PU P2001/P2112）+金属ケース（SPCC） |
| 材質グレード | M1001 / M1112 |
| 設計タイプ | 複動ワイパーシール |
| 単位系 | メートル法 |
特徴と利点
高品質なポリウレタン配合材から製造され、優れた耐摩耗性と長寿命を実現します。

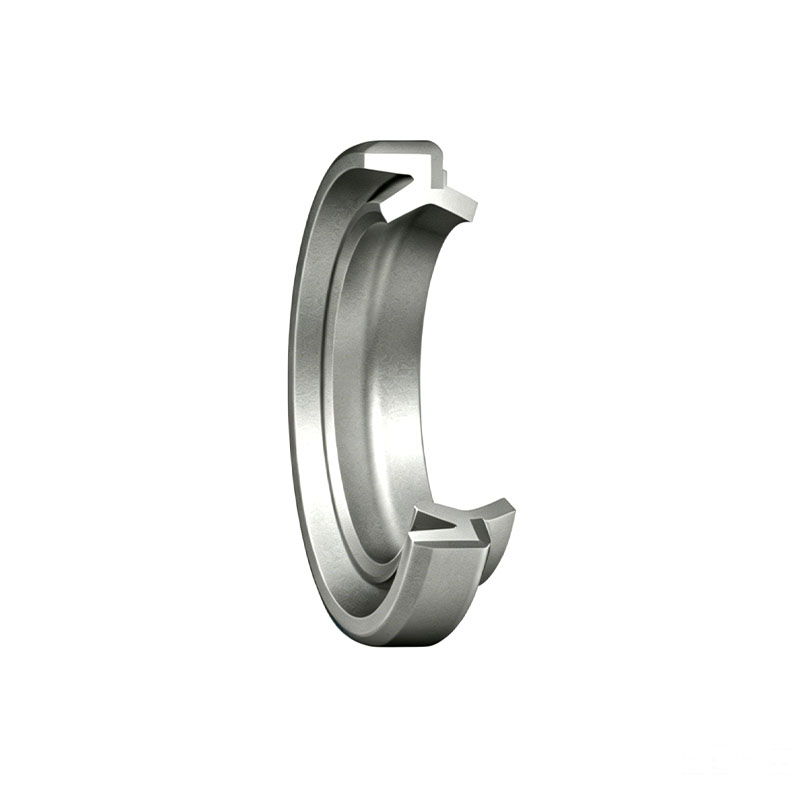

HWGダストシールの独自のシールリップ設計は、ピストンロッド上の油膜を乱すことなく、優れたダスト掻き取り性能を発揮します。さらに、シールリップには小さな穴が設けられており、「圧力閉じ込め」によってダストシールが溝から押し出されるのを防ぎ、耐用年数を延ばします。
強化金属インサートにより、確実な取り付けを実現し、過酷な動作条件下でのシールのずれを防止します。

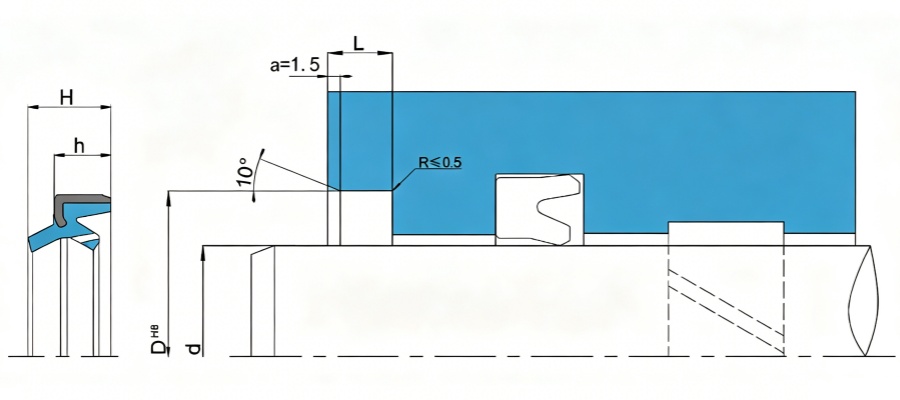

製品パラメータ表
| 呼び記号 | ロッド径 | ハウジング溝径 | ハウジング溝幅 | 一次シール要素 |
| [mm] | [mm] | [mm] | ||
| HWF 32X45X7 M1001 | 32 | 45 | 7 | ポリウレタン（PU P2005） |
| HWF 35X47X7 M1001 | 35 | 47 | 7 | ポリウレタン（PU P2005） |
| HWF 45X57X7 M1001 | 45 | 57 | 7 | ポリウレタン（PU P2005） |
| HWF 50X62X7 M1001 | 50 | 62 | 7 | ポリウレタン（PU P2005） |
| HWF 55X69X8 M1001 | 55 | 69 | 8 | ポリウレタン（PU P2005） |
| HWF 60X74X8 M1001 | 60 | 74 | 8 | ポリウレタン（PU P2005） |
| HWF 63X77X8 M1001 | 63 | 77 | 8 | ポリウレタン（PU P2005） |
| HWF 65X79X8 M1001 | 65 | 79 | 8 | ポリウレタン（PU P2005） |
| HWF 70X84X8 M1001 | 70 | 84 | 8 | ポリウレタン（PU P2005） |
| HWF 75X89X8 M1001 | 75 | 89 | 8 | ポリウレタン（PU P2005） |
| HWF 80X94X8 M1001 | 80 | 94 | 8 | ポリウレタン（PU P2005） |
| HWF 85X99X8 M1001 | 85 | 99 | 8 | ポリウレタン（PU P2005） |
| HWF 90X104X8 M1001 | 90 | 104 | 8 | ポリウレタン（PU P2005） |
| HWF 95X109X8 M1001 | 95 | 109 | 8 | ポリウレタン（PU P2005） |
| HWF 100X114X8 M1001 | 100 | 114 | 8 | ポリウレタン（PU P2005） |
| HWF 110X126X9 M1001 | 110 | 126 | 9 | ポリウレタン（PU P2005） |
| HWF 110X130X10 M1001 | 110 | 130 | 10 | ポリウレタン（PU P2005） |
| HWF 120X136X9 M1001 | 120 | 136 | 9 | ポリウレタン（PU P2005） |
| HWF 125X141X9 M1001 | 125 | 141 | 9 | ポリウレタン（PU P2005） |
| HWF 140X160X10 M1001 | 140 | 160 | 10 | ポリウレタン（PU P2005） |
| HWF 150X170X10 M1001 | 150 | 170 | 10 | ポリウレタン（PU P2005） |
| HWF 160X180X10 M1001 | 160 | 180 | 10 | ポリウレタン（PU P2005） |
HWG ワイパーシール
 |
|
| 材料コード | M1001/M1112 |
| 速度 | 最大1 m/s（3.2 ft/s） |
| 温度範囲 | –50～+100 °C（–58～+212 °F） –20～+120 °C（–4～+248 °F） |
| 寸法規格 | 一部のサイズは、ISO 6195-B:2013に準拠したシールハウジングに適合します。 |
| サイズ一覧 | → メートル法 |
| 追加情報 | →複動ワイパーシール秒 |
| 用途パラメータ（例：速度、温度）の最大値は、連続的または同時に適用しないでください。 | |
GWJの金属ケース付き油圧用ワイパーシールは、ほこり、汚れ、砂、金属片がピストンロッド端部のピンに侵入するのを効果的に防ぎます。独自の特徴（図1参照）は、特殊な防塵リップ設計です。詳細については、以下のGWJシール仕様をご参照ください。
