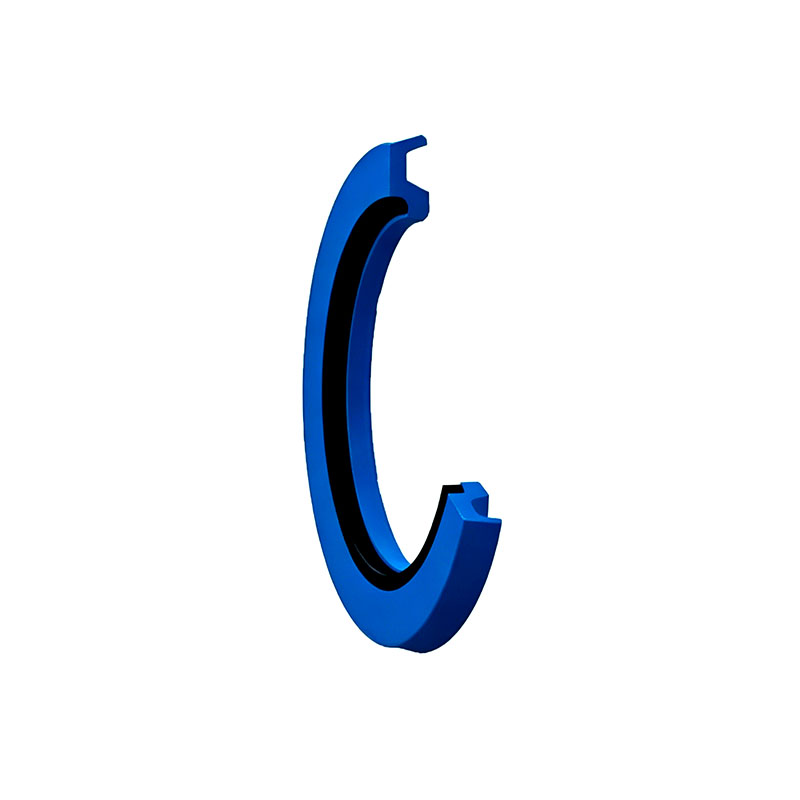

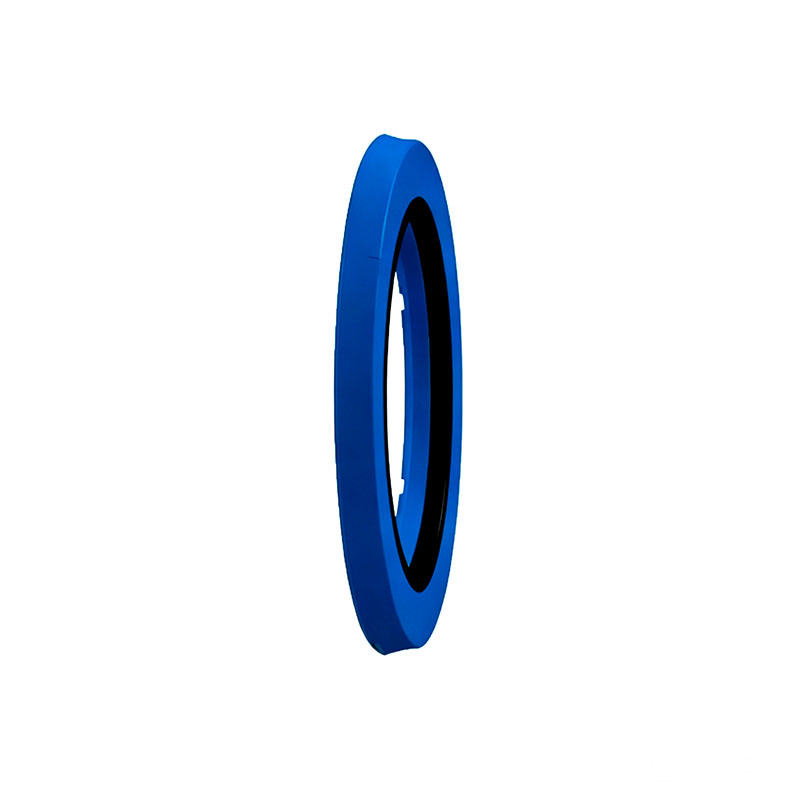

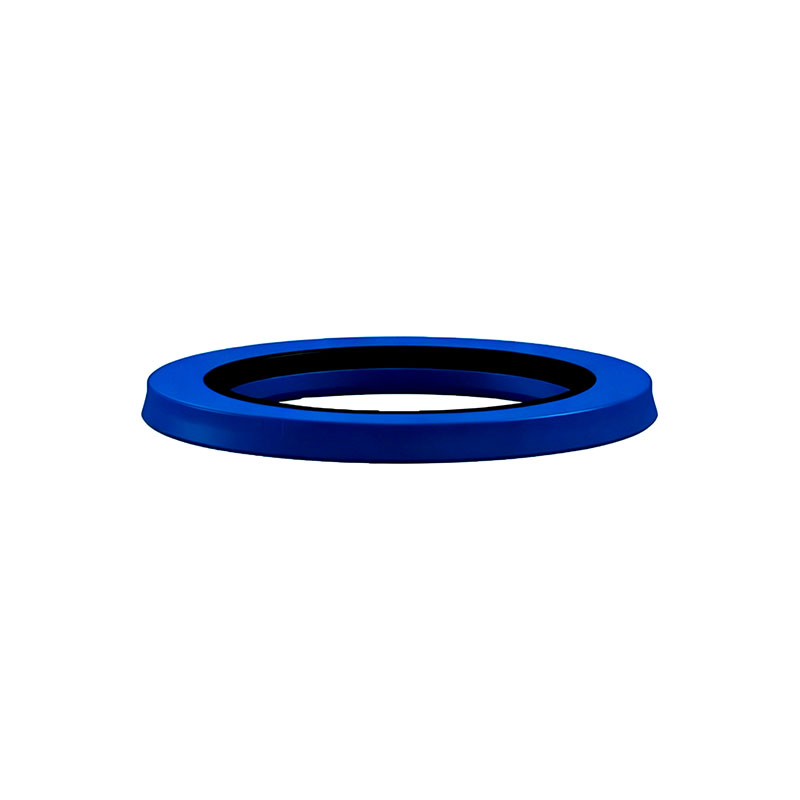

HRX メートル規格油圧ロッドシールは、ポリウレタン製シールエレメントと強化バックアップリングを備え、優れた耐摩耗性、圧力逃がし性能、耐押し出し性を実現します。建設機械、産業車両、重荷重油圧機器に使用される油圧シリンダーに最適です。
商品番号:
HRX注文（最小注文数量）:
50支払い:
T/T製品の原産地:
China出荷港:
Shanghai製品説明
HRX メートル油圧ロッドシールは、過酷な条件下で作動する油圧シリンダー向けに設計された高性能ロッドシールです。耐摩耗性ポリウレタンシールエレメントと強化バックアップリングを組み合わせることで、信頼性の高いシール性能、効果的な圧力解放、および主要シールシステムの保護強化を実現します。
特殊設計された外側リップには圧力解放溝が備えられており、閉じ込められた背圧を効率的に逃がし、メインロッドシールの損傷を防止します。優れた耐摩耗性、耐衝撃性、耐押し出し性を備えたこの油圧シリンダー用PUロッドシールは、耐久性と長期的な信頼性が求められる掘削機シリンダーロッドシールシステムを含む、重機用途に最適です。
技術データ
| パラメータ | 値 |
| 使用温度 | -30°C～+100°C(M2005) |
| -20°C～+120°C(MF112) | |
| 作動圧力 | ≤ 50 MPa |
| 表面速度 | ≤ 1 m/s |
| 材質 | PU+POM (M2005) |
| PU+ナイロン (M2112) | |
| 設計タイプ | メートル油圧ロッドシール |
| 単位系 | メートル法 |
用途

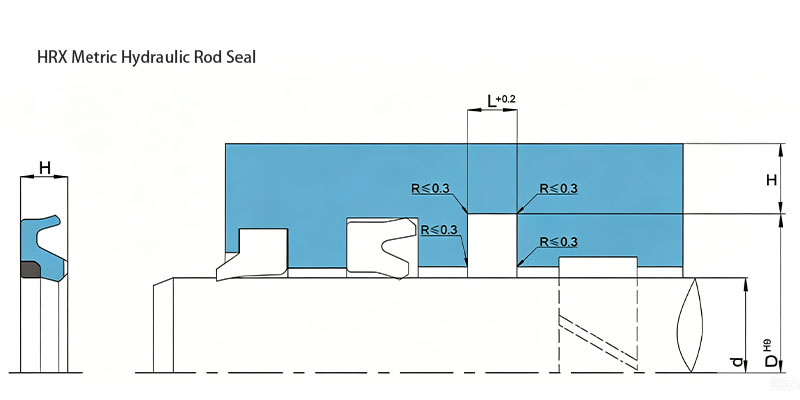

製品パラメータ表
| 呼び寸法 | ロッド直径 | ハウジング溝直径 | ハウジング溝幅 | 主要シールエレメント |
| [mm] | [mm] | [mm] | ||
| HRX 40X55.5X6.3 MF112 | 40 | 55.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 45X60.5X6.3 MF112 | 45 | 60.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 50X65.5X6.3 MF112 | 50 | 65.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 55X70.5X6.3 MF112 | 55 | 70.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 60X75.5X6.3 MF112 | 60 | 75.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 63X78.5X6.3 MF112 | 63 | 78.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 65X80.5X6.3 MF112 | 65 | 80.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 70X85.5X6.3 MF112 | 70 | 85.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 75X90.5X6.3 MF112 | 75 | 90.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 80X95.5X6.3 MF112 | 80 | 95.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 85X100.5X6.3 MF112 | 85 | 100.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 90X105.5X6.3 MF112 | 90 | 105.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 95X110.5X6.3 MF112 | 95 | 110.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 100X115.5X6.3 MF112 | 100 | 115.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 105X120.5X6.3 MF112 | 105 | 120.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 110X125.5X6.3 MF112 | 110 | 125.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 115X130.5X6.3 MF112 | 115 | 130.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 120X135.5X6.3 MF112 | 120 | 135.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 125X140.5X6.3 MF112 | 125 | 140.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 130X145.5X6.3 MF112 | 130 | 145.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 140X155.5X6.3 MF112 | 140 | 155.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 150X165.5X6.3 MF112 | 150 | 165.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 160X175.5X6.3 MF112 | 160 | 175.5 | 6.3 | PU+POM、PU+ナイロン |
| HRX 170X185.5X6.3 MF112 | 170 | 185.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 180X195.5X6.3 MF112 | 180 | 195.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 190X205.5X6.3 MF112 | 190 | 205.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 200X221X8 MF112 | 200 | 221 | 8 | PU+POM、PU+Nylon |
| HRX 220X241X8 MF112 | 220 | 241 | 8 | PU+POM、PU+Nylon |
HRX ロッドシール
 |
|
| 材質コード | M2005、MF112 |
| 速度 | 最大1 m/s (3.2 ft/s) |
| 温度範囲 | -30°C～+100°C(–22～+212 °F) |
| -20°C～+120°C(–4～+248 °F) | |
| 寸法規格 | 一部のサイズは、ISO 6195-B:2013に準拠したシールハウジングに適合します。 |
| サイズ一覧 | → メートル法 |
| 追加情報 | → メートル法油圧ロッドシール |
| 用途パラメータ（例：速度、温度）の最大値は、連続して、または同時に適用しないでください。 | |
