油圧シールは、油圧シリンダーや油圧機器に使用される特殊設計のシール部品で、流体漏れを防止し、圧力を維持し、異物の侵入を防ぎ、システムの効率的な性能を確保します。
油圧シールはどのように機能するのか？
油圧シールは、2つの表面の間に制御されたシール接触面を形成することで作動します。
システム内部で油圧が上昇すると、その圧力によってシールが相手面に押し付けられ、シール力が増加します。この圧力補助設計により、ピストンロッドやピストンなどの可動部品が滑らかに動作できる一方で、油圧作動油の漏出を防ぎます。
同時に、多くの油圧シールは汚れや異物をかき取るように設計されており、研磨性粒子が油圧システム内部へ侵入するのを防ぎます。
適切に設計されたシールは、以下の要素のバランスを取ります：

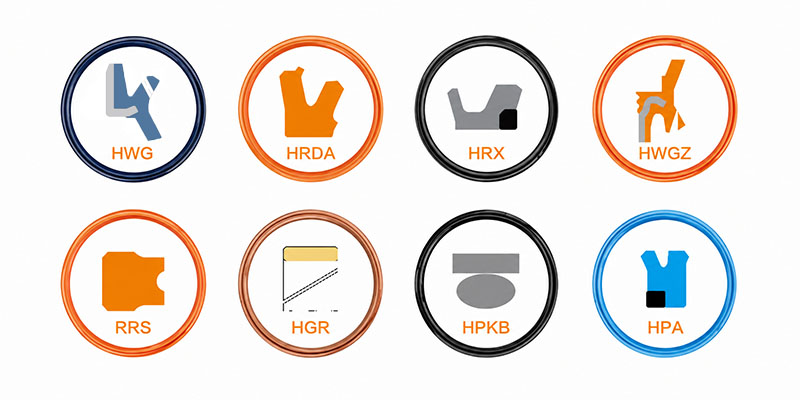

さまざまな油圧用途では、それぞれ異なるシールソリューションが必要です。各シールタイプは油圧シリンダー内で特定の役割を果たします。
ロッドシール
ロッドシールはシリンダーヘッドに取り付けられ、作動中にピストンロッドに沿って油圧作動油が漏れるのを防ぎます。
油圧シリンダーにおける最も重要なシール要素の一つであるロッドシールは、低摩擦と長い耐摩耗寿命を維持しながら高圧に耐える必要があります。
ピストンシール
ピストンシールは、油圧シリンダー内部の圧力室を分離します。
これらは油圧が効率的にピストンへ作用することを確保し、滑らかな直線運動を可能にするとともに、内部漏れを防止します。
ピストンシールには、シリンダー構成に応じて単動式および複動式の設計があります。
ワイパーシール
ワイパーシールは、スクレーパーシールまたはダストシールとも呼ばれ、異物が油圧シリンダー内部へ入る前にピストンロッドから汚れ、水分、異物を除去します。
油圧を直接保持するものではありませんが、ワイパーシールはシール寿命の延長と摩耗低減に重要な役割を果たします。
効果的なワイパーシールがない場合、研磨性粒子によって内部のシール部品が急速に損傷する可能性があります。
ガイドリング
ガイドリングは、金属同士の接触を防ぎながらピストンとロッドを支持します。
それ自体はシール機能を提供しませんが、安定性を向上させ、摩耗を低減します。
Oリング
Oリングは、油圧システムで最も広く使用されているシール部品の一つです。
主に静的シール用途に使用されますが、組み合わせシールでは加圧要素としても機能します。
Oリングは、経済性と取り付けの容易さを保ちながら、優れたシール性能を提供します。
回転シール
回転シールは、往復運動ではなく回転軸向けに設計されています。
これらは、回転運動下で信頼性の高いシールが必要な油圧モーター、ポンプ、ギアボックス、回転アクチュエーターなどで一般的に使用されます。
適切なシール設計を選択することと同様に、適切なシール材料を選択することも重要です。
ポリウレタン（PU）
ポリウレタンは優れた耐摩耗性、高い弾性、卓越した摩耗性能を備えており、油圧シールに最も広く使用される材料の一つです。
PTFE
PTFEは極めて低い摩擦と優れた耐薬品性を提供します。
高速および高温用途に適しています。
ニトリルゴム（NBR）
NBR（ニトリルゴム）は石油系作動油に対する優れた耐性を備えており、Oリングや静的シールに一般的に使用されます。
フッ素ゴム（FKM）
FKMは高温、強力な化学薬品、および経年劣化に対して卓越した耐性を提供します。
過酷な産業環境向けに選択されることが多いです。
エンジニアリングプラスチック
PEEK、POM、および強化複合材料などの材料は、優れた機械的強度と寸法安定性により、ガイドリング、バックアップリング、高圧シール部品に広く使用されています。
油圧シールは幅広い産業分野で使用されています。
一般的な用途には以下が含まれます：
各用途では、圧力、温度、速度、および環境条件に応じて、異なるシール材料と形状が必要になります。
油圧シールは、流体漏れを防止し、圧力を維持し、機器を汚染から保護することで、油圧システムの信頼性の高い動作を確保する重要な部品です。適切な油圧シールを選択するには、使用条件、作動圧力、温度、材料の適合性などの要因を慎重に考慮する必要があります。
油圧機器の設計、機械の保守、またはシール部品の調達を行う場合でも、信頼性の高いシールソリューションを選択することで、機器の性能と耐用年数を大幅に向上させることができます。
